En este taller aprenderás a hacer uso de un sensor de flujo de agua, el cual devuelve una señal digital que debe ser interpretada por el micro controlador. Este contenido es un taller versátil que puedes aplicar tanto a microcontroladores Arduino como a microcontroladores de la familia Particle y cualquier otro que sea compatible con el lenguaje Arduino,
Duración aproximada: 8 horas
Complejidad: 3 - Nivel medio avanzado (Habilidades en electrónica y programación)
Objetivos de aprendizaje
- Hacer una medición de la cantidad de flujo de agua a través del sensor en litros por minuto.
- Conocer el principio de funcionamiento del sensor de flujo de agua.
- Conocer el tipo de señales eléctricas que proporciona un sensor de flujo de agua.
- Realizar lecturas digitales del sensor y convertir dicha lectura a una unidad volumétrica.
- Reportar el valor leído a través del protocolo serial.
Temario
- Introducción a sensores de flujo
- Principio de funcionamiento
- Interrupciones y lectura digital
- Tipo de respuesta eléctrica de sensores pulsados
- Monitoreo de flujo de agua
- Material necesario
- Circuito propuesto
- Ejemplo de código para lenguaje Arduino
- Lectura por monitor serial.
Perfil del Estudiante
Este contenido está dirigido a personas que buscan soluciones directas e innovadoras a problemas comunes en:
- Industria.
- Strartups.
- Prototipos personales.
- Proyectos universitarios.
Los principales perfiles que compran este producto son:
- Perfiles innovadores.
- Programadores interesados en actualizas sus conocimientos e incrementar sus competencias laborales.
- Profesionistas que deseen integrar soluciones de medición de flujo de agua y medición de volumen por unidad de tiempo.
- Universidades que requieren actualizar su oferta académica continua.
Conocimientos previos recomendados
Se recomienda tener nociones básicas de programación, electrónica, señales eléctricas y sensores.
Recursos técnicos requeridos (Software y hardware a ocupar)
Hardware

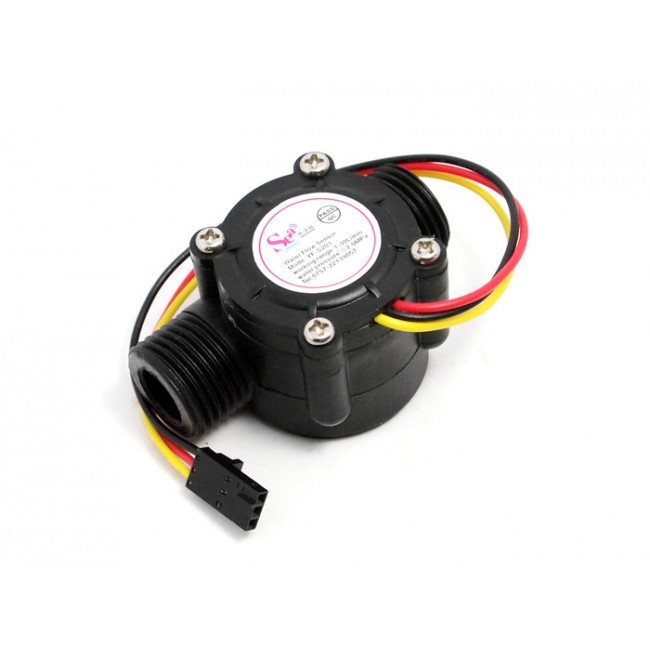

- Sensor de flujo de agua YF-S201 Efecto Hall para tubería de ½” de diámetro
- Raspberry Pi 3B o más reciente.
- GPIO Extension Board
- Protoboard
- Cables jumper Dupont
- Resistencia 10K Ohms
- Manguera
- Abrazaderas para manguera
- Recipiente con agua
- Conexiones tipo espiga hembra
- Cinta teflón
Software
- Raspberry Pi OS
- Python 3.5 o mayor
Información complementaria
- Los contenidos del curso se encuentran realizados en idioma ESPAÑOL.
- La última actualización de algunos contenidos de este curso fueron realizados el día 12 de Mar de 2024.
